А ЯК НАСПРАВДІ?
Як ви вважаєте, можливе руйнування бетону під час руху поїздів — це єдиний аргумент проти запропонованої ідеї?
На мою думку, руйнування бетону під вагою поїзда не є єдиним аргументом проти використання бетонних рейок.
Чи існують більш переконливі?
Я думаю, що більш переконливим аргументом є те, що сталеві рейки виконують роль провідників в електричному колі залізничного транспорту, а бетон не проводить електричний струм. Також сталь набагато краще витримує сили тертя та вібрації, які швидко зруйнують навіть найміцніший бетон.
КОНТРОЛЬНІ ЗАПИТАННЯ

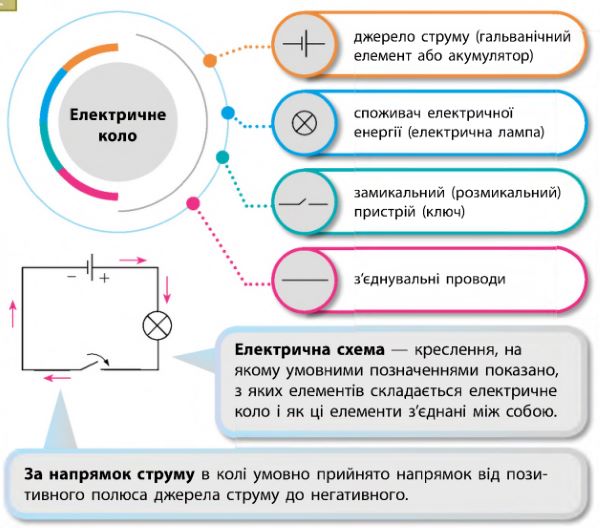

1. Назвіть основні елементи електричного кола.
До основних компонентів належать: джерело струму, споживачі електроенергії, з’єднувальні провідники та пристрої для замикання або розмикання (наприклад, вимикачі чи ключі).
2. Наведіть приклади споживачів електричної енергії.
Споживачами є електричні лампи, двигуни транспортних засобів, обігрівачі, плити, дзвінки та інші побутові чи промислові прилади.
3. З якою метою в електричних колах використовують ключ?
Ключ необхідний для керування роботою кола. Він замикає або розмикає з’єднання, що дозволяє вмикати або вимикати споживачі енергії.
4. Що називають електричною схемою?
Електрична схема — це креслення, де за допомогою стандартизованих умовних позначень показано склад елементів кола та спосіб їхнього з’єднання між собою.
5. Як на електричних схемах зображують гальванічний елемент? батарею гальванічних елементів? електричний дзвінок? ключ?
Гальванічний елемент малюють як дві паралельні лінії: довга — це позитивний полюс («+»), коротка — негативний («–»). Батарея — це послідовність кількох таких пар. Електричний дзвінок зображують у формі півкола на підставці («грибок»), а ключ — як розрив провідника з рухомим елементом.
6. Який напрямок прийнято за напрямок струму в електричному колі?
За напрямок струму умовно обрано рух позитивно заряджених частинок — від позитивного полюса джерела до негативного.
ВПРАВА № 34

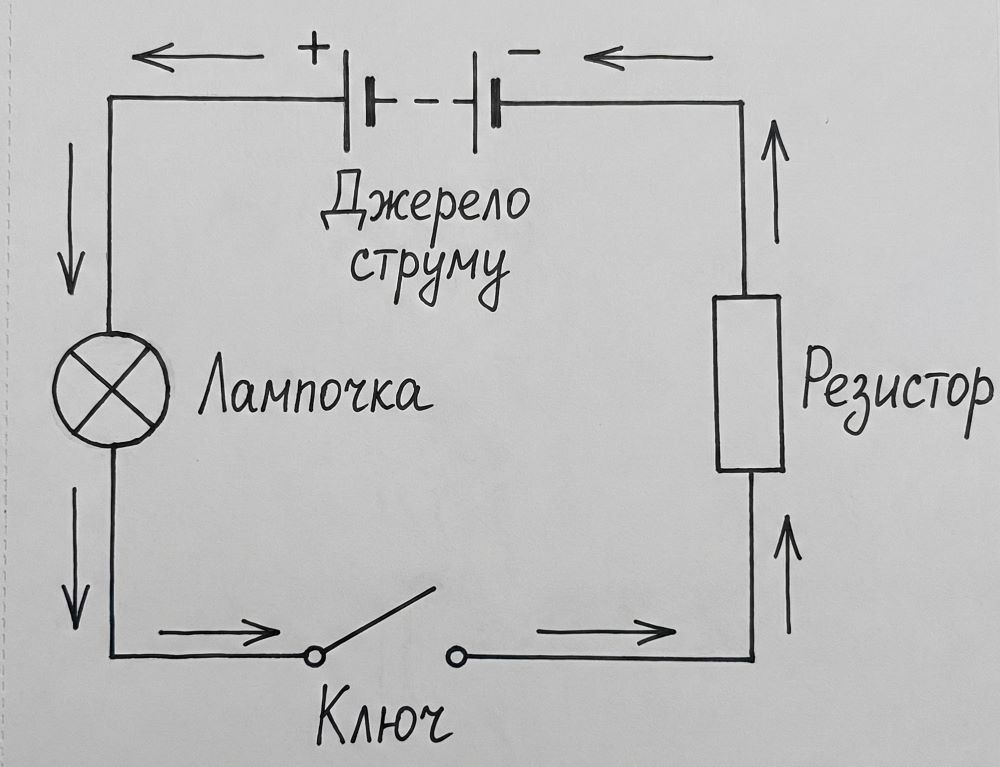

1. На рис. 1 зображено схему електричного кола. Перенесіть схему до зошита. Знаками «+» і «–» позначте полюси джерела струму, стрілками покажіть напрямок електричного струму. Підпишіть назву кожного елемента кола.
Для виконання завдання перенесіть схему в зошит. Біля довгої риски джерела поставте «+», біля короткої — «–». Стрілки вкажіть від плюса до мінуса. Підпишіть елементи: джерело, ключ, споживач (резистор/лампа).

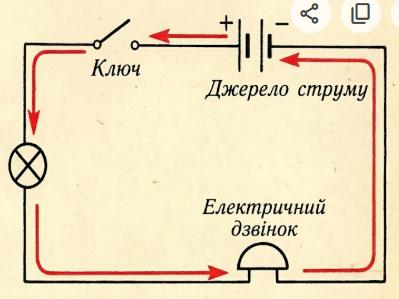

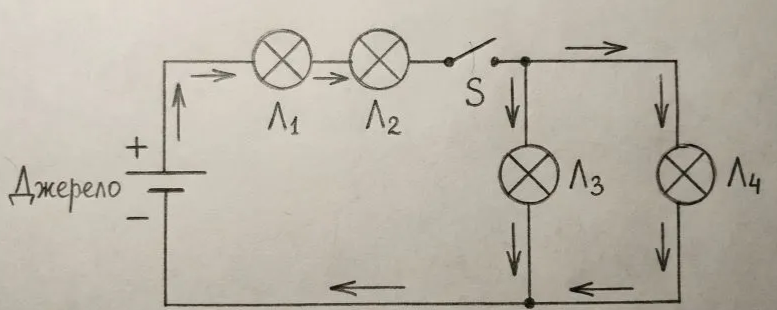

2. Накресліть схему електричного кола, зображеного на рис. 2, стрілками покажіть напрямок струму в колі.
Накресліть схему, з’єднуючи умовні позначення приладів відповідно до малюнка. Стрілки напрямку струму мають йти від позитивного полюса джерела через усі компоненти до негативного.

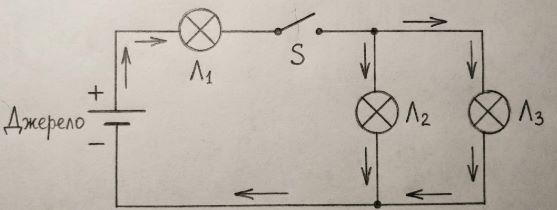

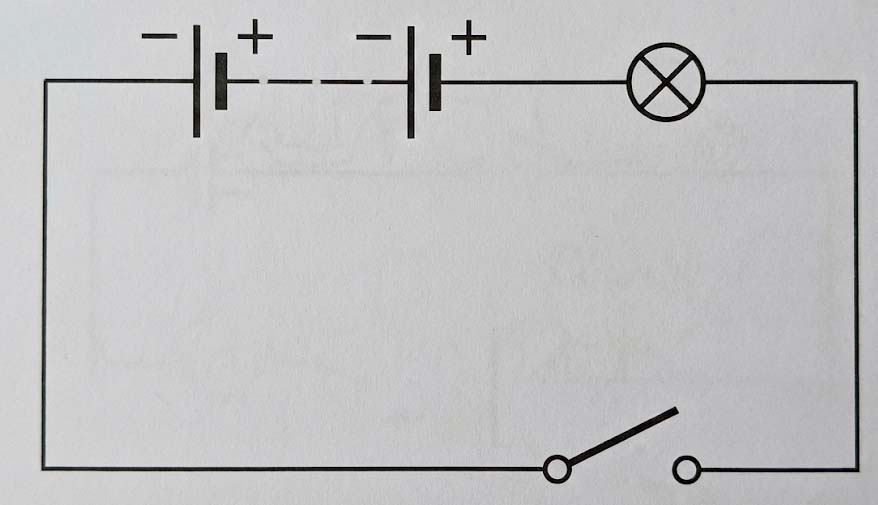

3. Накресліть схеми електричних кіл, зображених на рис. 3, а–в, стрілками покажіть напрямок струму в колах.
а)
б)
в)
Слід зобразити три окремі схеми. На кожній стрілками позначаємо шлях струму від позитивного полюса джерела до негативного.

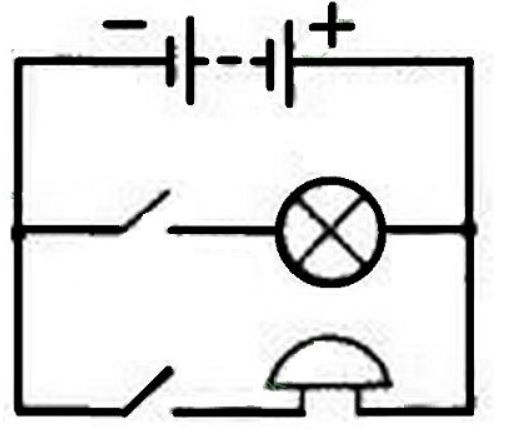

4. Електричне коло складається з батареї акумуляторів, двох ключів, дзвінка та лампи. Один ключ може вмикати тільки лампу, а другий — тільки дзвінок. Накресліть схему електричного кола.
Це схема з паралельним з’єднанням. Від джерела відходять дві гілки: на одній послідовно стоять лампа та її ключ, на другій — дзвінок та свій ключ.

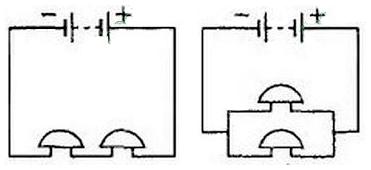

5. Накресліть схему електричного кола, яке містить два дзвінки, що вмикаються одночасно одним ключем, і батарею гальванічних елементів. Де можна застосувати таке з’єднання?
У схемі джерело з’єднане з ключем, після якого два дзвінки підключені паралельно. Таку систему використовують для одночасної подачі сигналу у різних приміщеннях, наприклад, у шкільних коридорах.

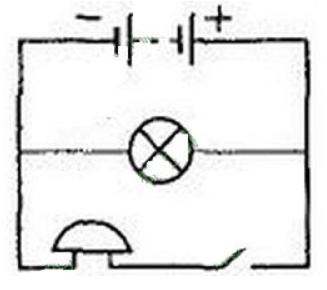

6. Електричне коло складається з батареї акумуляторів, дзвінка, ключа та лампи, причому лампа світиться весь час, а дзвінок вмикається тільки в разі замкнення ключа. Накресліть схему електричного кола.
Лампа підключається до джерела напряму, а дзвінок — паралельно до неї, але з додатковим послідовним ключем у його гілці.
7. Ознайомтеся з матеріалом «Механічний аналог електричного кола» за QR-кодом або посиланням на початку параграфа й дайте відповіді на такі запитання:
а) Механічним аналогом якого елемента електричного кола є трубка з водою?
Трубка з водою в механічній моделі відповідає з’єднувальним проводам електричного кола.
б) Як пояснити роль джерела струму, використовуючи механічну аналогію?
Джерело струму подібне до насоса. У механічній моделі насос створює різницю тисків для циркуляції води, так само як джерело струму створює електричне поле для руху зарядів у провіднику.
